组合式空调机组
  • 组合式空调机组
组合式空调机组

所属类别:组合式空调机组

  • 售后QQ: 点击这里给我发消息
  • 售后QQ: 点击这里给我发消息
咨询热线:18805349027
详细内容

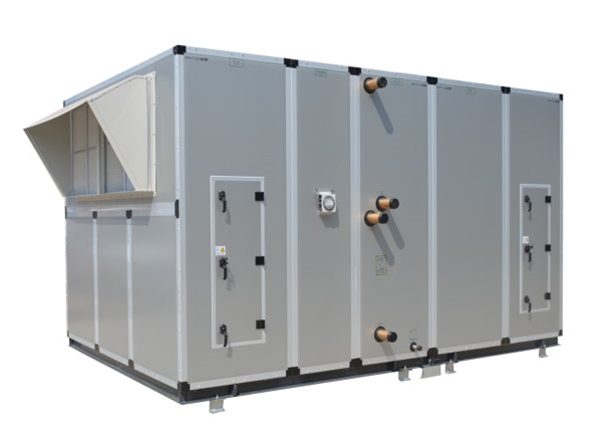

为适应市场需求,提升产品竞争力,德州迈拓空调设备有限公司成功开发新型空气处理机组——榫卯式双迷宫强制密封组合式空气处理机组,该产品克服了原有框梁机组产品漏风量大、易积尘的缺点机组除广泛用于体育馆、会展中心、机场或大型车站,以及各类工业厂房如汽车、电子、纺织、医药、烟草、发电、精密仪器等使用外,也可广泛适用于医药、生物、电子、食品、化工具有洁净环境要求的各类净化场所。





产品特点:

1、该空气处理机组采用两级迷宫,榫头扣封式箱体结构,壁板间螺栓连接强制密封,箱体强度更高;

2、漏风率小,仅为0.10%(普通机组国标要求700Pa时为2%,)是国家标准的5%,机组更节能;

3、机组内外金属件完全隔离,具有更好的防冷桥性能;

4、采用专利结构,内表面光滑、平整,不积灰,不滋菌;

5、采用的铝合金边框,外型美观流畅:精巧的细节设计,外观具有更清爽流畅的视觉效果;在设计上按照净化要求,内部平整简洁;

6、热湿处理部分:运用开发的设计选型软件,考虑管内水流速,对管束流程、片距进行准确设计,保证换热器最佳效果,采用高效紫铜管与波纹片(或开窗片)经机械胀管使两者紧密结合,发挥最佳效果,该配置效率高、使用寿命长。

7、空调机组的风机和电机采用国内外际知名品牌(如:亿利达风机,西门子电机),高效率优质空调风机产品。叶轮、涡壳、支架、机座和电机的表面均有可靠的光滑的防腐防锈蚀涂层。电机均通过3C认证及能适应于变频调节,具有良好的散热性能。




机组主要参数:

风量范围1000~200000m3/h,

制冷量:6.63~1800kW,

制热量:7.55~2700kW,

机组承压可达2000Pa,

可根据净化级别选择不同形式的过滤器。

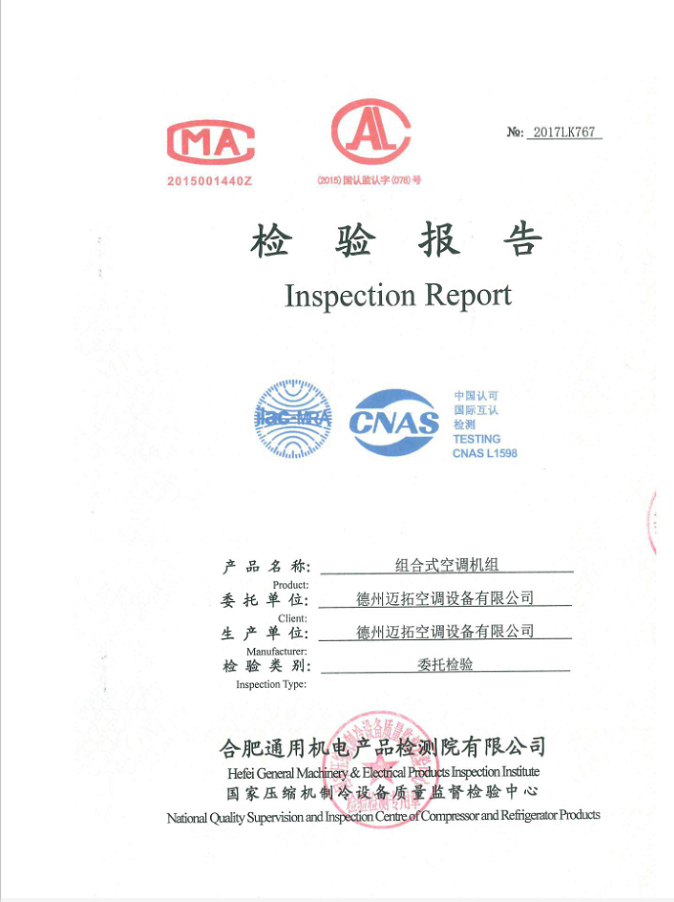

近日,该机组通过合肥通用机电产品检测院有限公司(国家级审查认可的第三方检查机构)检测,完全符合GB/T14294-2008《组合式空调机组》的要求。





主要检测项目如下:

序号

检测项目

标准要求值

实测值

与标准对比

1

风量

7600m3/h

8208m3/h

1.08

2

机外静压

≧195Pa

235Pa

1.21

3

输入功率

2420W

1855W

76.7%

4

供冷量

44935W

47631W

1.06

5

供热量

74860W

97318W

1.3

6

漏风率

机内静压-400Pa时,≦2.0%

0.07%

3.5%

机内静压700Pa时,≦2.0%

0.10%

5%

机内静压1000Pa时,≦1.0%(净化机组)

0.14%

14%

机内静压1500Pa时,≦1.0%(净化机组)

0.23%

23%

7

噪声

≦68.2dB(A)

60.2dB(A)

88%

8

箱体变形率

≦4mm/m(正压1000Pa)

0.53mm/m

13.25%
















净化专用空调机组产品概述


净化专用空调机组集中了MAI TUO先进的空调与洁净技术,针对我国生物、医药、电子、医院等净化行业的发展新趋势以及对洁净环境的新需求,创新推出的新一代净化专用空调机组。

净化专用空调机组具有外形美观,布置方便,使用灵活,高承压、低漏风、高效能等特点;可根据客户的需求提供专业的自动控制方案,实现机组的精确、经济、稳定运行;其系列型号众多,功能自由组合,能完全满足各类洁净场所的使用需求。

净化专用空调机组可分为2大系列:

净化型组合式空调机组(冷水式)

净化型直膨组合式空调机组(直接蒸发式)


净化机组特点

模数化箱体

机组采用优化模数化设计,可满足客户不同功能段的技术要求,产品可分运输单元出厂,提高现场产品安装的质量及速度,节约用户投资;标准的模数化产品为选型和制造提供更加方便和快捷的服务。



高承压设计

机组框架采用6063-T6型高强度工业铝型材,表面经砂面氧化处理,防腐能力强,强度高,48kg/m³高密度高压聚氨酯发泡,并预埋内部加强件,可在承受高压时箱体不变形,50mm面板可承受高达2300Pa的压力。



超低漏风率

◆1000Pa标准工况下机组漏风率远小于国标要求,可达0.21%。

◆专用密封胶条将发泡面板与框架分离,弹性密封胶条与框架防漏风尖角精密接触使漏风率大大降低。

◆箱体内部三角连接处采用特制的内三角封盖涂胶密封,使铝合金型材与角码连接处漏风降至最低。

◆检修门采用整体式密闭门,使用检修门密封更紧密,减少漏风。



有效防冷桥

◆框架采用高强度铝型材复合隔热型材,隔热材料与铝型材一体成型,复合型材强度高,有效杜绝冷桥产生。

◆角部连接采用特制高强度连接件,避免框架之间相互的冷桥传递。

◆发泡面板四周采用特制PVC包边条,隔绝内外钢板,使面板防冷桥效果更佳,外形美观整体强度更高。



净化设计

◆采用无框架结构,内表面平整光滑,有效避免了灰尘的聚集,使内部清洁更容易。

◆机组内壁标配为彩钢板,亦可采用不锈钢板,能够抵抗消毒剂和空气的腐蚀,避免锈蚀的产生,又有利于定期清洗和消毒。

◆发泡面板四周采用特制迷宫铝合金型材,隔绝高压发泡聚氨酯,杜绝了聚氨酯粉末二次污染。

◆机组标配亲水铝箔制作的高效换热盘管和大坡度“干式”不锈钢水盘,保证机组内部不积水,不滋生细菌。



高效节能

◆风机:均采用具有国际权威认证(AMCA认证)的高效后弯型双进风离心风机或无蜗壳风机,可满足大风量、高静压的要求,并配备专门的减震措施,运行更高效宁静。

◆电机:采用国际知名品牌,绝缘等级为F级,防护等级为IP55,具有更久的连续运转寿命;对于某些特殊应用场合还可以提供防爆电机、变频专用调速电机。

◆换热器:换热器均通过专业的电脑热工选型软件计算,换热器采用无缝紫铜管及亲水铝箔经机械胀管使铜管与翅片紧密结合,换热效率高,其性能严格满足客户需求。

◆压缩机:净化型直膨组合式空调机组室外机选用国际知名品牌全封闭涡旋压缩机,效率高、噪音低、抗液击能力强,运行范围广,可满足不同地区各种场合的洁净需求。



高品质过滤与杀菌

◆机组采用高品质多级(初效、中效、亚高效、高效)空气过滤系统,并配备进口压差表、压差报警等装置,过滤级别满足各类洁净室的需求;

◆可根据用户需求配置高效紫外线杀菌灯和臭氧发生器等灭菌装置,彻底杀灭细菌,有效控制系统中微生物的滋生。



智能控制

◆机组采用机电数字一体化设计,配备智能控制器,可提供恒温恒湿、功能设定、故障报警、远程监控等多种控制功能,确保机组安全可靠运行。

◆净化型直膨组合式空调机组室外机采用模块化设计,多档冷量调节,满足不同负荷条件下的能量差级调节,使运行更节能;采用DDC/PLC控制,实现多工况运行模式,精确控制室内温湿度。



优化选型

◆MAI TUO专业开发的涵盖机组选型、热工性能计算等多功能的智能化选型设计平台,可为客户提供更多便捷的服务、最经济、最优化的方案选择。

◆每一台净化型组合式空调机组均由MAI TUO专业的智能选型报价系统优化设计选型。
